FFU FFU风扇

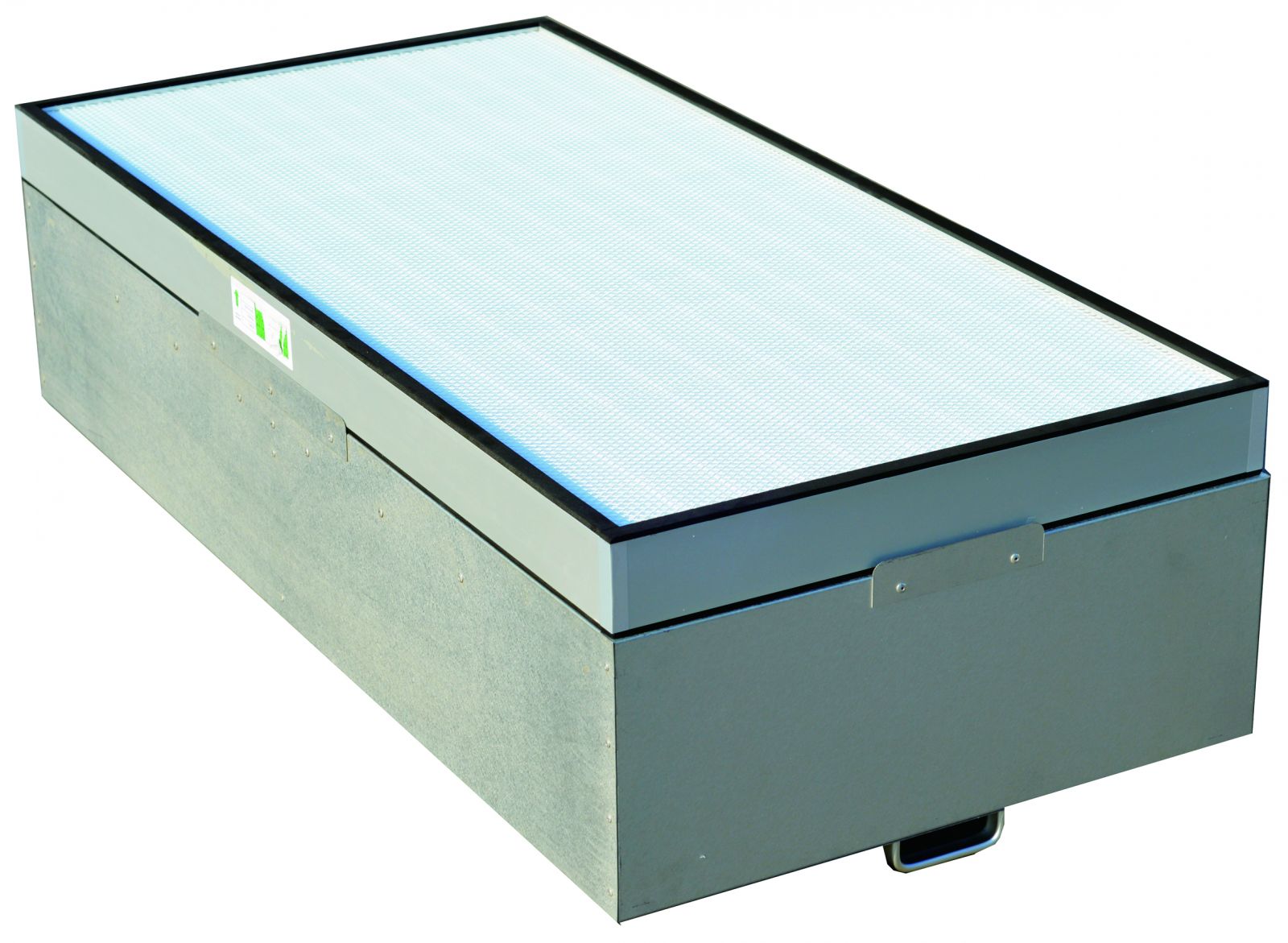

带高效过滤器FFU

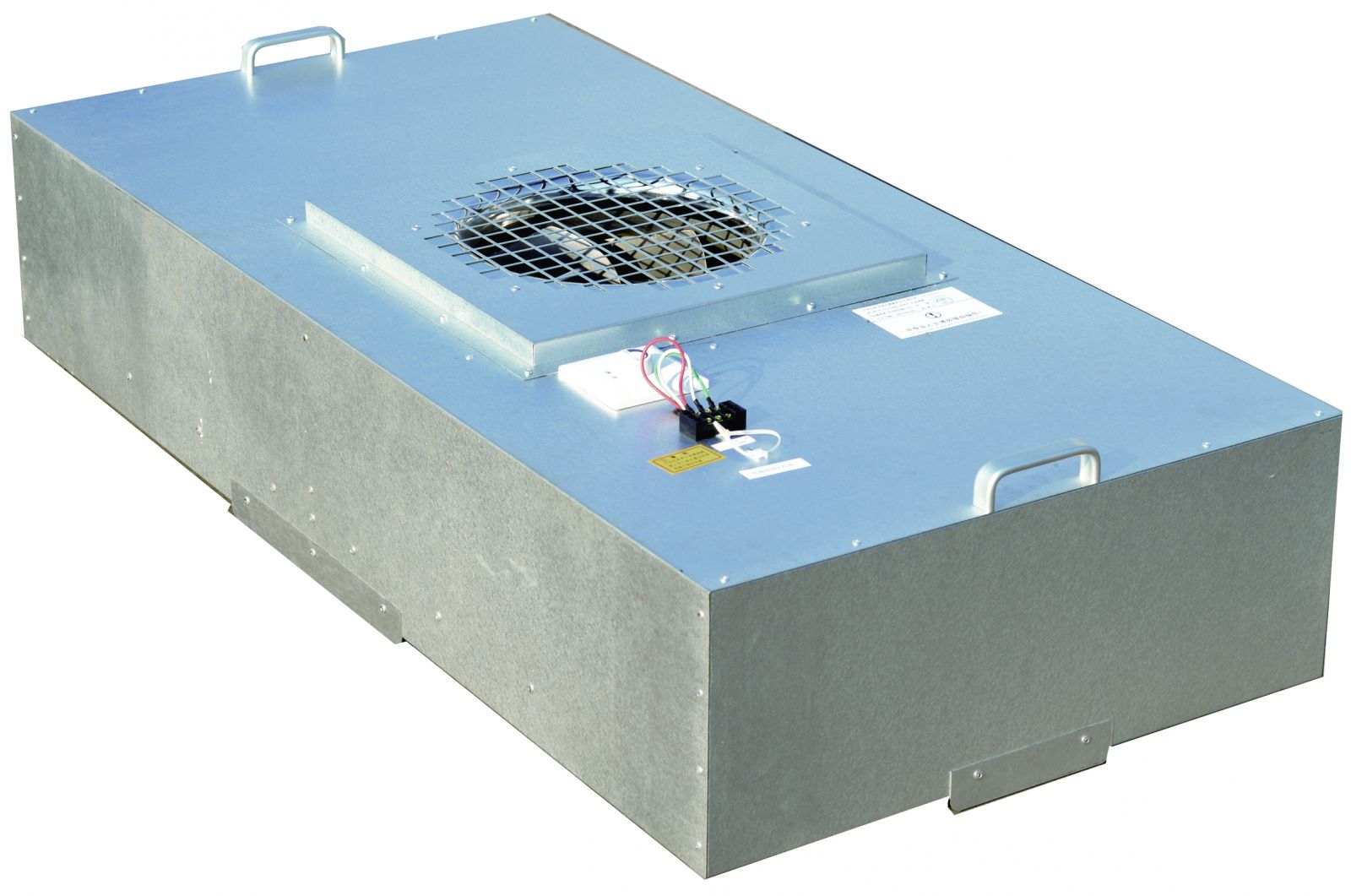

FFU风扇
概述
FFU工作时间长，低噪声、免维护、震动小、可无级调速，风速均匀，安装方便等。
FFU可模块化连接使用，使得FFU广泛应用于无尘室、无尘操作台、无尘生产线、组装式无尘室和局部百级等应用场合。FFU设有初、高效两级过滤网。风机从FFU顶部将空气吸入并经初、高效过滤器过滤，过滤后的洁净空气在整个出风面以0.45M/S±20%的风速匀速送出。它为不同尺寸大小，不同洁净度等级的洁净室、微环境提供高质量的洁净空气。在新建洁净室、洁净厂房式改造翻新中，即可提高洁净度级别，降低噪音和振动，也可大大降低造价，安装维护方便，是洁净环境的理想部件。
产品特点
1.FFU风机外形尺寸（mm）：1175*575*320，噪声52~56分贝；2.FFU箱体和高效过滤器采用分体式设计,安装,更换高效更方便；
3.并具有节能、计算机集中控制、运行稳定、噪声低、数字化调整等特性；
4.FFU采用独特的风道风速均匀，整个出风面以0.45M/S风速均匀送出。
5． 风机采用进口高效离心风机或者国产铝叶轮离心风机，具有长寿命、低噪声、免维护、震动小、可无级调速等特性，风机质量可靠，工作寿命长达10万小时或以上。
6． 特别适合于组装成超净生产线，可根据工艺需要布置为单台使用，也可将多台串联形成100级流水装配线。
7． 壳体结构选用不锈钢、铝合金、覆铝锌板、冷轧钢板，冷板静电喷塑材料制造，重量轻、抗腐蚀、防锈、美观大方。
8． 产品出厂前均按美国联邦标准209E，METOME尘埃粒子计数器逐台扫描检测，确保质量。
9. 新型配带液槽高效过滤器的FFU更能保证FFU的密封性能。
材质特点
箱体材质可依客户需求，依环境需要采用不锈钢或钢板烤漆。风机组附运转指示灯及外接接点，以利监控。风机组附异常指示灯及外接接点，可自行检视异常原因，于正常送电下风机无运转时．异常灯亮。（可能出现下列情况） :马达过载跳脱。 马达线圈烧毁。 内部接线脱落。 可搭配各种厂牌之 ceiling grid 及班 PA / ULPA 风机之叶输运转以导风道设计，故噪音小，而风速平均且震动小。
产品规格
| 规格 | 一般型Filter系列 | |||||
| HEPA | ULPA | |||||
| 效率 | 0.3μm---99.995% | 0.1μm---99.9995% | ||||
| Filter 外框 | Aluminum ( 15mm ) | |||||
| 厚度 | 50 / 65 mm （不含迫紧） | |||||
| 型号 | FFU-T15-1/2 | FFU-T25-1/2 | FFU-T24-1/2 | FFU-T31-1/2 | ||
| 2'X4'FFU | 3'X4'FFU | 2.5'X5'FFU | 4'X4'FFU | |||
| 锌铝板，铁板烤漆或 sus 亮面 | ||||||
| 主体 | ||||||
| 尺寸mm | 575(w)X1175(L) | 875(w)X1175(L) | 725(w)X1475(L) | 1175(w)X1175(L) | ||
| 供应电源 | Ac 单相 110 , 22ov 及三相 220 | |||||
| 转速等级 | 三段调速 | |||||
| 分机全压 | 210Pa | 230Pa | 220Pa | 230Pa | ||
| 风量 | 12--16CMM | 18--25CMM | 18--24CMM | 25--31CMM | ||
| 噪音 | 48--52dBA | 50--56dBA | 51--56dBA | 52--58dBA | ||
| 马达出力 | 80W | 112W | 112W | 130W | ||
| 跳脱指示灯 | 跳脱（Trip）/运转指示灯 (Signal) | |||||
| 过载保护开关 | 内含（可搭配外露式端子台或公母接头） | |||||
| 总量 | 24Kg | 30Kg | 30Kg | 36Kg | ||
FFU分类
按照机箱外形尺寸分类根据用以安装机组的吊顶龙骨中心线的距离，机箱模数尺寸主要分为：1200*600，代号为42;1200*900,代号为43;1200*1200，代号为44；600*600，代号为22；750*1500，代号为25；其它客户定制的非标尺寸（custom-size,用CS表示）。
FFU按机箱材质不同分类
按照机箱材质不同分类分为标准型涂层钢板（包括镀锌、镀铝锌、喷塑等），代号为G；不锈钢板，代号为S；铝板（铝合金板），代号为A；其他材质，代号为O。
FFU按照电机方式分类
按照电机方式分类，可分为交流电机和无刷直流电机。交流单相电机代号为A1；交流三相电机代号为A3；直流无刷电机代号为EC。
FFU按照控制方式不同分类
交流供电机组按照机组控制方式不同分为单工况机组，用S表示；多工况分档控制机组，用M表示；无级调控机组，包括调压或变频控制等此项可缺省。
FFU按照机组静压不同分类
按照机组静压不同分为标准静压型和高静压型。标准静压型代号为S；高静压型代号为H。标准静压型此项可缺省。
FFU按照过滤器效率不同
按照机组所带高效过滤器效率不同可分为高效过滤器，代号为H；超高效过滤器，代号为U；机组入口如带有粗效预过滤器代号为P，无预过滤器时可缺省。

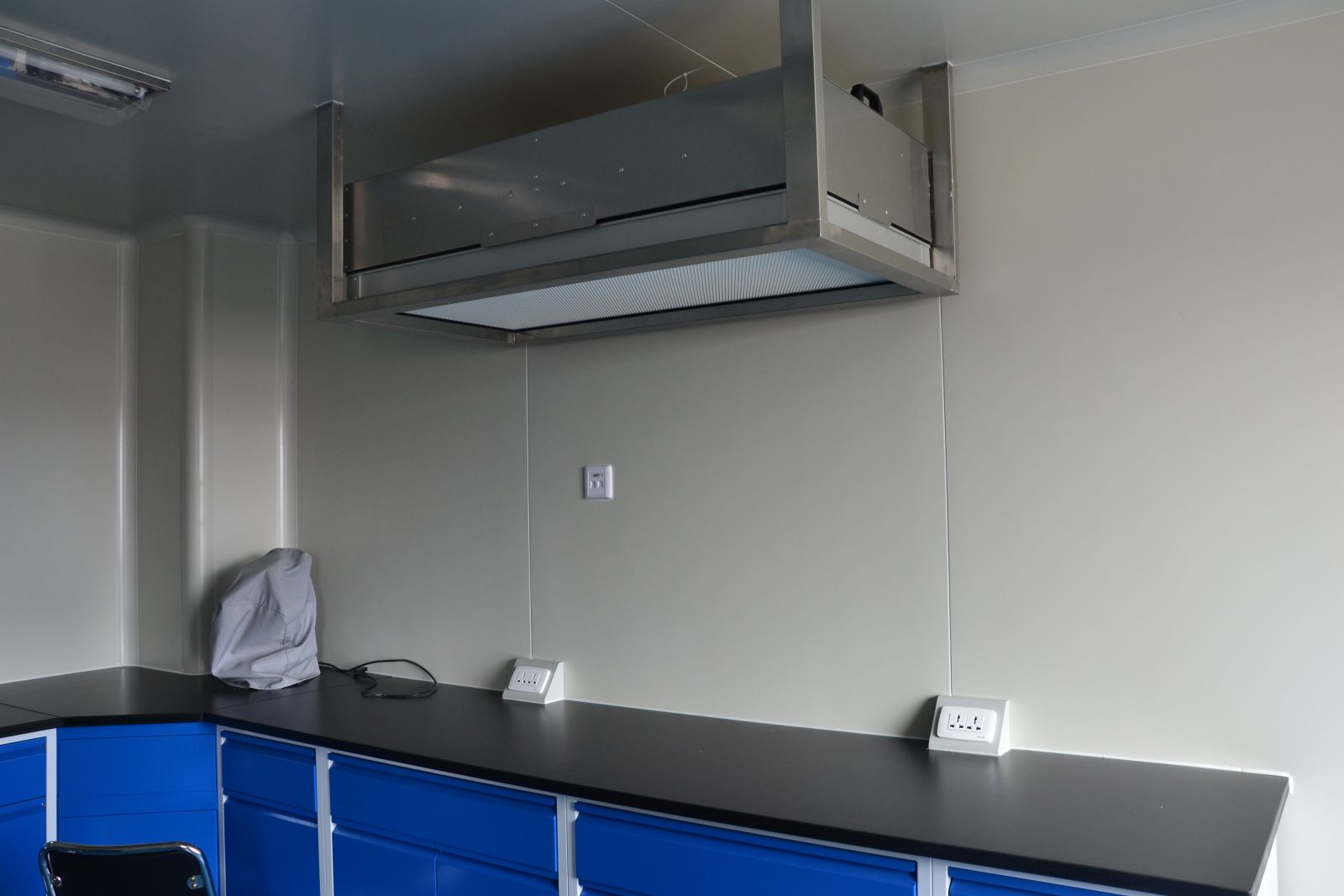

FFU使用范围
FFU适用于10~10000级无尘车间，便于整体运行集中控制；FFU适用于半导体、电子、平板显示器和磁盘驱动器的厂家及光学、生物工业及其它对空气中污染有严格控制要求的地方。以独特的优势合理的价格迅速占领市场。
高度低，系统设计时可节省气室空间。轻量化结构设计，可符合各厂家的 Grid 系统安装，更可依 Grid 系统，变更 FFU 结构尺寸设计。内部装置扩散板．风压扩散均匀，出风面风速平均稳定。金属结构顺风道内胆，永不老化．杜绝二次污染产生，表面光滑，风阻低．隔音效果优良。特殊入风口，风道设计，降低压损与噪音的产生。马达效率高，系统消耗电流低，节省能源成本。单相马达，提供三段式调速，可依实际状况调高或降低风速与风量。
